通用TVS(DO-201)双向瞬态抑制二极管 产品型号：TVS封装DO-201

  • 通用TVS(DO-201)双向瞬态抑制二极管
产品简介：赛米微尔通用型TVS瞬态抑制二极管，TVS瞬态抑制二极管产品,具有极快的响应时间（亚纳秒级）和相当高的浪涌吸收能力。专门用于?；さ缏酚τ弥忻舾械缱由璞?，使其...
重点参数：
额定电压(DC)

5.8V~510.0V

包装 DO-201
配置

双向

击穿电压
 6.5V~630.0V
品牌 赛米微尔 功率
 1500W
产品应用：

产品详情

产品特性

1、采用标准Axial轴向型DO-201封装；

2、10×1000μs波形时的峰值脉冲功率为1500W，重复频率（工作循环）: 0.01%；

3、快速的响应时间: 从0伏特至VBR最小值通常小于1.0ps；

4、出色的箝位能力；

5、漏电流??；

6、可保证高温焊接: 接线端260°C/40秒。

7、不含卤素且符合RoHS及Reach测试标准；


应用

1、I/O接口；

2、交直流电源；
3、低频信号传输线（RS232、RS485等）；


产品型号及参数

通用TVS双向瞬态抑制二极管

产品型号

Part Number

包装

Package

配置

Configuration

截止电压

Vrwm [max] (V)

最小击穿电压

Vbr [min] (V)

最大击穿电压

Vbr [max] (V)

钳位电压

Vc @Ipp [max] (V)

峰值电流

Ipp [max] (A)


漏电流

IR [max] (μA)

功率

Ppp [min] (W)

1.5KE400CA
 DO-201
 双向 342.0
 380.0
 420.0
 548.0
 2.8
 1.0
 1500
1.5KE440CA
 DO-201
 双向
 376.0
 418.0
 462.0
 602.0
 2.5
 1.0
 1500
1.5KE480CA
 DO-201
 双向
 408.0
 456.0
 504.0
 658.0
 2.3
 1.0 1500
1.5KE510CA
 DO-201
 双向
 434.0
 485.0
 535.0
 698.0
 2.1
 1.0
 1500
1.5KE530CA
 DO-201
 双向
 450.0
 503.5
 556.5
 725.0
 2.1
 1.0
 1500
1.5KE540CA
 DO-201
 双向
 459.0
 513.0
 567.0
 740.0
 1.8
 1.0
 1500
1.5KE550CA
 DO-201
 双向
 510.0
 570.0
 630.0
 828.0
 1.8
 1.0
 1500
1.5KE6.8CA
 DO-201
 双向
 5.8
 6.5
 7.1
 10.5
 57.1
 1000.0
 1500
1.5KE7.5CA
 DO-201
 双向
 6.4
 7.1
 7.9
 11.3
 53.1
 500.0
 1500
1.5KE8.2CA
 DO-201
 双向
 7.0
 7.8
 8.6
 12.1
 49.6
 200.0
 1500
1.5KE9.1CA
 DO-201
 双向
 7.8
 8.7
 9.6
 13.4
 44.8
 50.0
 1500
1.5KE10CA
 DO-201
 双向
 8.6
 9.5
 10.5
 14.5
 41.4
 10.0
 1500
1.5KE11CA
 DO-201
 双向
 9.4
 10.4
 11.6
 15.6
 38.5
 5.0
 1500
1.5KE12CA
 DO-201
 双向
 10.2
 11.4
 12.6
 16.7
 35.9
 5.0
 1500
1.5KE13CA
 DO-201
 双向
 11.1
 12.3
 13.7
 18.2
 33.0
 1.0 1500
1.5KE15CA
 DO-201
 双向
 12.8
 14.2
 15.8
 21.2
 28.3
 1.0
 1500
1.5KE16CA
 DO-201
 双向
 13.6
 15.2
 16.8
 22.5
 26.7
 1.0
 1500
1.5KE18CA
 DO-201
 双向
 15.3
 17.1
 18.9
 25.2
 23.8
 1.0
 1500
1.5KE20CA
 DO-201
 双向
 17.1
 19.0
 21.0
 27.7
 21.7
 1.0
 1500
1.5KE22CA
 DO-201
 双向
 18.8
 20.9
 23.1
 30.6
 19.6
 1.0
 1500
1.5KE24CA
 DO-201
 双向
 20.5
 22.8
 25.2
 33.2
 18.1
 1.0
 1500
1.5KE27CA
 DO-201
 双向
 23.1
 25.6
 28.4
 37.5
 16.0
 1.0
 1500
1.5KE30CA
 DO-201
 双向
 25.6
 28.5
 31.5
 41.4
 14.5
 1.0
 1500
1.5KE33CA
 DO-201
 双向
 28.2
 31.4
 34.6
 45.7
 13.1
 1.0
 1500
1.5KE36CA
 DO-201
 双向
 30.8
 34.2
 37.8
 49.9
 12.0
 1.0
 1500
1.5KE39CA
 DO-201
 双向
 33.3
 37.0
 41.0
 53.9
 11.1
 1.0
 1500
1.5KE43CA
 DO-201
 双向
 36.8
 40.9
 45.1
 59.3
 10.1
 1.0
 1500
1.5KE47CA
 DO-201
 双向
 40.2
 44.6
 49.4
 64.8
 9.3
 1.0
 1500
1.5KE51CA
 DO-201
 双向
 43.6
 48.5
 53.5
 70.1
 8.6
 1.0
 1500
1.5KE62CA
 DO-201
 双向
 53.0
 58.9
 65.1
 85.0
 7.1
 1.0
 1500
1.5KE68CA
 DO-201
 双向
 58.1
 64.6
 71.4
 92.0
 6.5
 1.0
 1500
1.5KE75CA
 DO-201
 双向
 64.1
 71.2
 78.8
 103.0
 5.8
 1.0
 1500
1.5KE82CA
 DO-201
 双向
 70.1
 77.9
 86.1
 113.0
 5.3
 1.0
 1500
1.5KE91CA
 DO-201
 双向
 77.8
 86.5
 95.5
 125.0
 4.8
 1.0
 1500
1.5KE100CA
 DO-201
 双向
 85.5
 95.0
 105.0
 137.0
 4.4
 1.0
 1500
1.5KE110CA
 DO-201
 双向
 94.0
 104.5
 115.5
 152.0
 4.0
 1.0
 1500
1.5KE120CA
 DO-201
 双向
 102.0
 114.0
 126.0
 165.0
 3.6
 1.0
 1500
1.5KE130CA
 DO-201
 双向
 111.0
 123.5
 136.5
 179.0
 3.4
 1.0
 1500
1.5KE150CA
 DO-201
 双向
 128.0
 142.5
 157.5
 207.0
 2.9
 1.0
 1500
1.5KE160CA
 DO-201
 双向
 136.0
 152.0
 168.0
 219.0
 2.7
 1.0
 1500
1.5KE170CA
 DO-201
 双向
 145.0
 161.5
 178.5
 234.0
 2.6
 1.0
 1500
1.5KE180CA
 DO-201
 双向
 154.0
 171.0
 189.0
 246.0
 2.4
 1.0
 1500
1.5KE200CA
 DO-201
 双向
 171.0
 190.0
 210.0
 274.0
 2.2
 1.0
 1500
1.5KE220CA
 DO-201
 双向
 185.0
 209.0
 231.0
 328.0
 1.8
 1.0
 1500
1.5KE250CA
 DO-201
 双向
 214.0
 237.5
 262.5
 344.0
 1.7
 1.0
 1500
1.5KE300CA
 DO-201
 双向
 256.0
 285.0
 315.0
 414.0
 1.4
 1.0
 1500
1.5KE350CA
 DO-201
 双向
 299.3
 332.5
 367.5
 482.0
 1.2
 1.0
 1500

注：对以上名词进行解释

  • 产品型号 Part Number：也是物料型号；
  • 包装 Package：产品封装（见下图）；
  • 配置 Configuration：第一个字母B表示双向，第一个字母U表示单向；
  • 截止电压 Vrwm [max] (V)：也可以叫正常工作电压，额定电压；
  • 最小击穿电压 Vbr [min] (V)：在最小击穿电压和最大击穿电压之间都是正常的；
  • 最大击穿电压 Vbr [max] (V)：在最小击穿电压和最大击穿电压之间都是正常的；
  • 钳位电压 Vc @Ipp [max] (V)：钳位电压，也可以叫做残压，就是一个浪涌打过来，器件钳位泄放有一部分电压留下来就是残留电压；
  • 峰值电流 Ipp [max] (A)：最大允许通过的峰值电流；
  • 漏电流 IR [max] (μA)：是漏电流；
  • 功率 Ppp [min] (W)：功率大小；

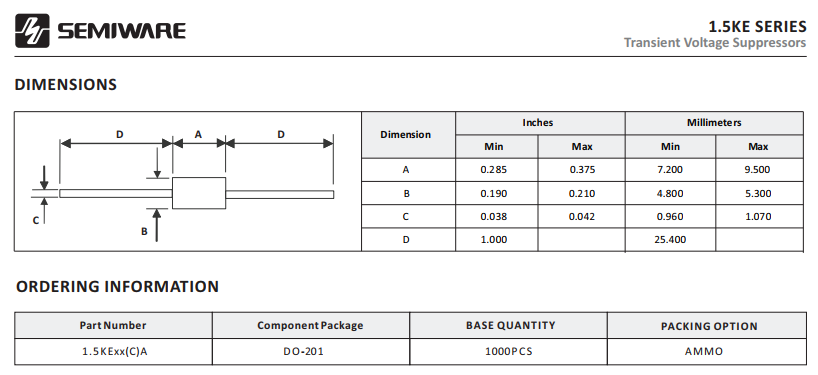

产品尺寸图（DO-15）

TVS封装DO-201封装
