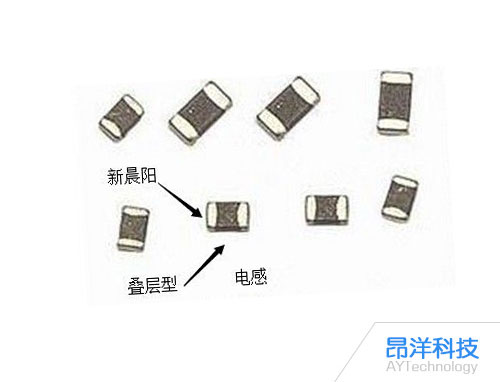

风华贴片磁珠CBG,0805,101T,100Ω,500mA 产品型号：CBG201209U101T

产品简介：提供氧化体磁珠供货, 表面贴装0805[2012公制]100Ω,500mA,±25%风华贴片磁珠。

重点参数：

电流	500mA	阻抗	100Ω
零部件系列	CBG	电感公差	±25%

产品应用：

医疗器械
工业工控
LED照明
消费电子
家用电器

产品详情

详细参数
电流	500mA
阻抗	100Ω
零部件系列	CBG
电感公差	±25%
安装方式	表面黏着
封装(公制)	2012
封装	0805/2*1.25mm
长度	2 mm
宽度	1.25 mm
包装方式	胶带卷盘
产品规格书	下载

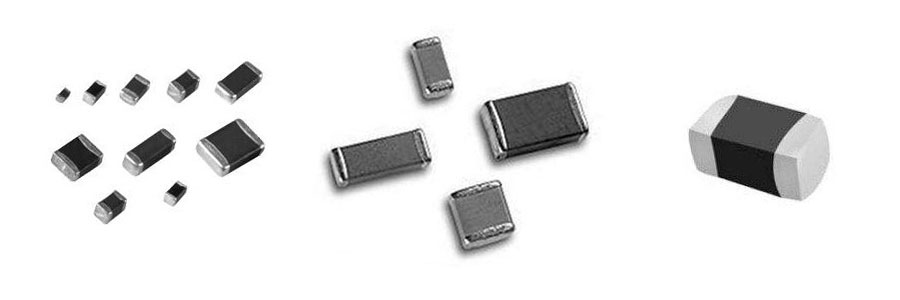

产品图片

风华贴片磁珠

产品特性

1. 集成无机材料基质；
2. 防电磁干扰；
3. 适用范围广；
4. 高可焊性和热敏性；
5. 高可靠性；
6. 滤泼频率广；
7. 适用于SMT加工。

产品用途

直流成分是需要的有用信号，而射频RF能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。通常高频信号为30MHz以上，然而，低频信号也会受到片式磁珠的影响。

磁珠有很高的电阻率和磁导率，等效于电阻和电感串联。在电路中只要导线穿过它即可。高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个组件的值都与磁珠的长度成比例。有的磁珠上有多个孔洞，用导线穿过可增加组件阻抗（穿过磁珠次数的平方）。铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其它电路。
